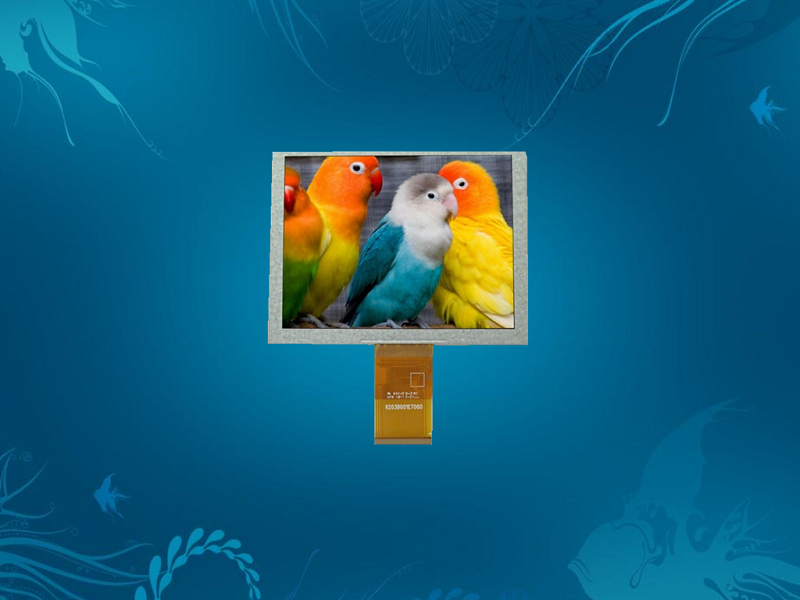

一：群创5.7寸工业液晶屏基本信息

面板品牌：群创 (INNOLUX)

面板型号： G057VGE-T01

工作温度： -30~85°C

存储温度： -30~85°C

作业湿度： 5-95 (%RH)

保存湿度： 5-95 (%RH)

当前生产状态： 量产中

二：结构特征

液晶屏尺寸： 5.7英寸

点分辨率： 640(RGB)* 480(VGA)

像素密度： 141PPI

像素排列： RGB垂直条状

宽高比： 4:3(宽:高)

点间距 ： 0.060*0.180mm(横*竖)

像素间距： 0.180*0.180mm(横*竖)

面板重量： 155/170g(Typ./MAX.)

表面处理： 雾面(Haze 25%)

显示区域： 115.2×86.4mm (横*竖)

可视区域： 118.2×89.4mm (横*竖)

外观尺寸： 144.0×104.6 mm (横*竖)

外观尺寸： 12.3±0.5 mm (厚度)

触摸屏： 无

三：群创5.7寸工业液晶屏G057VGE-T01光学特征

显示模式： TN，常白显示，透射式

液晶屏亮度： 450cd/m2 (Typ.)(此屏背光亮度可增加到1000nits以上)

对比度： 800:1 (Typ.) (透射)

显示颜色： 262K (6-bit )

显示色域： 54% NTSC (CIE1931)

响应时间： 15/35(Typ.)(Tr/Td) (ms)

可视角度： 80/80/70/70(Typ.)(CR≥10) (左/右/上/下)

最佳视角： 6点钟

白色色度： X:0.313;Y:0.329

白场变动： 1.25/1.40(Typ./Max.)( 5points)

四、群创5.7寸工业液晶屏G057VGE-T01发光系统

灯管位置： 侧入式光源

光源类型： WLED

光源寿命： 50K(Min.)(小时)

接口类型： 端子

背光电路： 含LED驱动器

背光电路： 12.0±1.2V (输入电压)

背光电路： 0.26±0.03A (输入电流)

背光功耗： 2.45W (Typ.)

五、群创5.7寸工业液晶屏G057VGE-T01信号接口

信号大类： Parallel RGB

信号小类： TTL (1 ch, 6-bit)

面板电压： 3.3V (Typ.)

面板电流： 140/190mA (Typ./Max.)

面板功率： 0.53W (Typ.)

信号电压： 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC

接口类型： 端子

接口脚距： 0.5mm

接口数量： 1 pcs

接口脚数： 33 pins

补充说明：以上群创5.7寸工业液晶屏G057VGE-T01资料仅供参考，如有某项不准确，可以联系我们宇华微 客服提供产品的规格资料，产品均以pdf规格为准。
